Mengukur Aktuator Sambungan Mikro Φ30mm untuk Beban Siku Robot Humanoid

Sendi siku robot humanoid harus berfungsi lebih dari sekadar mengangkat suatu benda. Ia perlu menopang beban lengan bawah, mempertahankan kendali saat lengan direntangkan, berakselerasi dengan lancar saat bergerak, dan merespons secara konsisten saat muatan berubah. Persyaratan ini menjadikan ukuran aktuator sebagai bagian penting dari desain lengan robot, terutama ketika ruang pemasangan yang tersedia dan berat total lengan terbatas.

Memilih aktuator hanya berdasarkan nilai torsi maksimumnya dapat mengakibatkan ukuran penggerak yang terlalu kecil, bobot yang tidak diperlukan, atau performa gerakan yang buruk. Insinyur perlu mempertimbangkan geometri lengan, distribusi massa, kecepatan gerakan yang diinginkan, dan durasi setiap operasi sebelum memilih konfigurasi penggerak yang sesuai.

Aktuator Sambungan Mikro Φ30mm dirancang untuk aplikasi beban sedang hingga tinggi, dengan kemampuan keluaran tingkat Newton-meter dan kekakuan struktural yang tinggi. Bagi pengembang robot humanoid, evaluasi aktuator ini dimulai dengan pertanyaan praktis: berapa banyak torsi yang sebenarnya perlu dihasilkan oleh siku dalam kondisi pengoperasian yang paling menuntut?

Identifikasi Beban yang Bertindak pada Siku Robot Humanoid

Sendi siku biasanya menopang beberapa komponen, termasuk struktur lengan bawah, rakitan pergelangan tangan, efektor ujung, dan objek apa pun yang sedang dipegang. Setiap komponen berkontribusi terhadap beban total, namun pengaruhnya terhadap siku bergantung pada massa dan jarak dari sumbu sambungan.

Tiga kategori beban harus dimasukkan dalam perhitungan awal.

Yang pertama adalah beban struktural. Lengan bawah, pergelangan tangan, peralatan bermotor, kabel, dan komponen lainnya semuanya berkontribusi pada massa yang harus digerakkan oleh siku. Bahkan ketika robot tidak membawa benda eksternal, berat lengannya sendiri dapat memerlukan torsi yang signifikan.

Yang kedua adalah muatannya. Robot humanoid yang dirancang untuk mengambil komponen kecil dapat beroperasi dengan gripper yang relatif ringan, sedangkan robot yang menangani objek lebih besar harus mengakomodasi profil beban yang berbeda. Insinyur harus menentukan muatan maksimum yang diinginkan daripada hanya mengandalkan berat rata-rata benda.

Yang ketiga adalah beban dinamis. Saat lengan berakselerasi, melambat, atau berubah arah, siku harus mengatasi inersia rotasi selain torsi gravitasi dan gesekan mekanis. Oleh karena itu, gerakan yang cepat memerlukan torsi yang jauh lebih besar daripada posisi yang lambat dan terkontrol.

Beban-beban ini harus dinilai bersama. Sambungan yang bekerja secara memadai selama demonstrasi tanpa beban mungkin tidak memberikan kinerja yang memadai ketika lengan bawah direntangkan dan membawa muatan maksimum yang ditentukan.

Hitung Torsi Gravitasi Sendi Siku

Langkah pertama yang berguna adalah memperkirakan torsi yang dihasilkan oleh gravitasi. Untuk komponen yang pusat massanya bergeser dari sumbu sambungan, torsi gravitasi dapat dinyatakan sebagai:

Torsi = Massa × Percepatan Gravitasi × ​​Jarak Tegak Lurus

Di sini, massa diukur dalam kilogram, percepatan gravitasi kira-kira 9,81 m/s², dan jarak tegak lurus diukur dalam meter. Torsi yang dihasilkan dinyatakan dalam newton-meter (N·m).

Perhatikan contoh sederhana di mana gabungan rakitan lengan bawah dan muatan memiliki massa 1,2 kg, dengan pusat massa gabungannya terletak 0,15 m dari sumbu siku. Ketika lengan dalam posisi horizontal, perkiraan torsi gravitasinya adalah:

1,2 × 9,81 × 0,15 = 1,77 N·m

Hasil ini mewakili torsi gravitasi untuk asumsi gabungan lokasi massa dan pusat massa. Ini tidak termasuk akselerasi, gesekan, kehilangan transmisi, atau margin desain tambahan.

Contoh ini juga menggambarkan mengapa massa muatan saja tidak cukup untuk menentukan ukuran aktuator. Benda yang lebih ringan yang diposisikan jauh dari siku dapat menghasilkan torsi yang serupa dengan benda yang lebih berat yang diletakkan lebih dekat ke sendi.

Orientasi bersama juga penting. Ketika lengan bawah berputar, jarak tegak lurus antara sumbu sambungan dan gaya gravitasi berubah. Torsi gravitasi maksimum dapat terjadi ketika lengan kira-kira horizontal, bergantung pada distribusi massa dan rentang pergerakan.

Untuk perkiraan ukuran awal, teknisi harus menghitung torsi pada sudut sambungan yang relevan dan mengidentifikasi posisi yang menghasilkan permintaan tertinggi.

Sertakan Percepatan dan Inersia Rotasi

Torsi gravitasi hanyalah sebagian dari kebutuhan pengoperasian siku. Robot humanoid juga harus mempercepat lengan bawah dan muatannya saat bergerak.

Untuk gerak rotasi, torsi inersia dapat diperkirakan dengan:

Torsi Inersia = Momen Inersia × Percepatan Sudut

Momen inersia menggambarkan bagaimana massa didistribusikan di sekitar sumbu rotasi, sedangkan percepatan sudut menggambarkan seberapa cepat kecepatan rotasi sendi berubah.

Total torsi keluaran yang dibutuhkan dapat diperkirakan sebagai:

Torsi yang Diperlukan = Torsi Gravitasi + Torsi Inersia + Torsi Gesekan

Hubungan yang disederhanakan ini berguna untuk pengukuran awal, meskipun model yang lengkap mungkin juga perlu memperhitungkan kopling antar sambungan, efisiensi transmisi, kepatuhan, dan efek dinamis lainnya.

Misalnya, siku yang bergerak perlahan di antara dua posisi mungkin didominasi oleh beban gravitasi. Sambungan yang berulang kali mengangkat, menghentikan, membalikkan arah, dan menurunkan suatu benda mungkin memerlukan torsi transien yang lebih besar.

Oleh karena itu, para insinyur harus menentukan profil gerak yang representatif sebelum memilih aktuator. Parameter yang relevan meliputi rentang sudut, kecepatan puncak, percepatan, perlambatan, frekuensi siklus, dan durasi periode penahanan stasioner.

Profil gerakan yang realistis juga membantu membedakan puncak torsi durasi pendek dari torsi yang diperlukan selama pengoperasian normal.

Bandingkan Torsi Kontinyu Dengan Torsi Durasi Pendek

Setelah perhitungan beban selesai, langkah selanjutnya adalah membandingkan hasilnya dengan spesifikasi kinerja aktuator. Dua nilai yang perlu mendapat perhatian khusus: torsi kontinu dan torsi awal.

Torsi kontinu relevan ketika aktuator harus beroperasi di bawah tuntutan mekanis yang berkelanjutan. Nilai yang diizinkan bergantung pada kondisi yang ditentukan pabrikan, termasuk kecepatan pengoperasian, lingkungan termal, dan siklus kerja. Sambungan yang berulang kali menahan beban atau bergerak dalam jangka waktu lama harus dievaluasi berdasarkan batas operasi kontinu yang berlaku.

Torsi awal menggambarkan kemampuan durasi pendek yang terkait dengan memulai atau mengatasi beban yang berat, sesuai dengan spesifikasi produk. Tingkat ini tidak boleh diperlakukan sebagai tingkat yang dapat diberikan oleh aktuator tanpa batas waktu.

Aktuator Sambungan Mikro Φ30mm memiliki torsi kontinu tertentu hingga 1500 mN·m dan torsi awal hingga 2200 mN·m. Angka-angka ini memberikan titik awal yang berguna untuk membandingkan aktuator dengan beban siku yang dihitung.

Sebagai referensi, 1500 mN·m sama dengan 1,5 N·m, sedangkan 2200 mN·m sama dengan 2,2 N·m. Dalam contoh sederhana 1,77 N·m di atas, torsi gravitasi saja melebihi torsi kontinu maksimum yang dinyatakan. Oleh karena itu, contoh ini memerlukan penilaian yang lebih rinci daripada asumsi bahwa aktuator tersebut sesuai.

Perbandingan ini penting karena torsi awal maksimum di atas beban yang dihitung tidak menentukan bahwa sambungan dapat menopang beban tersebut. Insinyur harus menentukan apakah permintaan torsi aktual tetap berada dalam nilai kontinu yang sesuai dan apakah puncak transien diperbolehkan dalam kondisi pengoperasian yang ditentukan.

Jika permintaan terlalu tinggi, respons desain yang mungkin dilakukan termasuk mengurangi muatan, memindahkan pusat massa lebih dekat ke sambungan, mengubah geometri lengan, menyesuaikan profil pergerakan, atau mengevaluasi konfigurasi aktuator lainnya.

Evaluasi Rasio Roda Gigi dan Kecepatan Output

Rasio roda gigi mempengaruhi hubungan antara kecepatan motor dan torsi keluaran. Rasio reduksi yang lebih tinggi umumnya memberikan torsi keluaran yang lebih besar untuk torsi motor tertentu, sekaligus mengurangi kecepatan keluaran. Performa sebenarnya juga bergantung pada efisiensi transmisi, karakteristik motor, dan kondisi pengoperasian.

Aktuator VAXOR model X30S-UZ/BZ30/50-MH-3 tersedia dengan rasio roda gigi 30 dan 50. Konfigurasi ini menawarkan titik awal yang berbeda untuk menyeimbangkan torsi keluaran dan kecepatan sambungan.

Untuk siku humanoid, rasio yang benar bergantung pada bagaimana robot akan digunakan. Lengan yang dirancang untuk manipulasi terkontrol mungkin memprioritaskan torsi yang memadai dan posisi stabil, sedangkan lengan yang ditujukan untuk gerakan yang lebih cepat atau gerakan yang sering mungkin memerlukan perhatian lebih pada kecepatan dan respons dinamis.

Insinyur harus membandingkan kecepatan keluaran dan torsi yang tersedia pada titik operasi yang diperlukan daripada berasumsi bahwa rasio yang lebih tinggi selalu lebih disukai. Pengaruh peredam terhadap inersia, respons mekanis, dan perilaku gerak secara keseluruhan juga harus dipertimbangkan.

Jika beberapa sendi bergerak bersamaan, siku harus dievaluasi sebagai bagian dari keseluruhan lengan. Perubahan kecepatan atau akselerasi siku dapat mempengaruhi kebutuhan gerak bahu dan pergelangan tangan, terutama saat robot mengikuti lintasan yang terkoordinasi.

Pertimbangkan Integrasi Berat, Tegangan, dan Kontrol

Kemampuan torsi aktuator hanyalah salah satu bagian dari desain mekanis. Bobotnya mempengaruhi beban yang dibawa oleh sambungan hulu, sedangkan kebutuhan listrik dan komunikasinya mempengaruhi integrasi sistem.

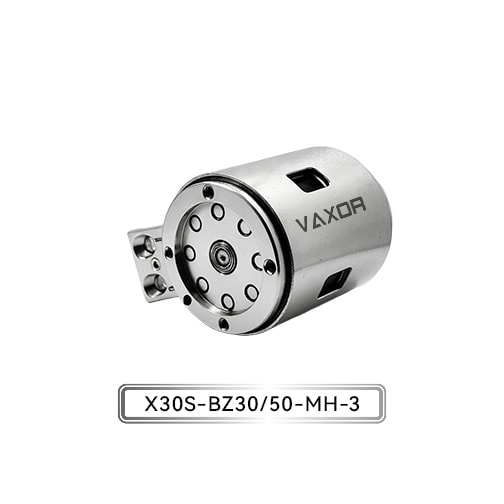

Aktuator Φ30mm memiliki bobot spesifik 123–133 g dan rentang tegangan pengoperasian 12–18 V. Saat mengevaluasi unit, teknisi harus menggunakan bobot konfigurasi yang relevan dan menyertakan perangkat keras pemasangan, kabel, konektor, dan komponen lainnya dalam perhitungan total massa bergerak.

Hal ini sangat penting untuk lengan humanoid dengan banyak sendi yang digerakkan. Massa tambahan di dekat siku dapat meningkatkan torsi yang dibutuhkan dari bahu, sehingga menciptakan efek mengalir di lengan.

Kompatibilitas listrik harus diperiksa pada saat yang bersamaan. Catu daya harus tetap berada dalam rentang tegangan yang ditentukan dalam kondisi pengoperasian yang realistis, dan kapasitas arusnya harus mendukung permintaan aktual aktuator selama akselerasi dan kejadian beban tinggi lainnya. Kompatibilitas tegangan saja tidak menjamin bahwa suatu sistem tenaga listrik memadai.

Aktuator juga menggunakan encoder magnetik absolut dan mendukung komunikasi CAN FD. Encoder memberikan umpan balik posisi, sedangkan CAN FD mendukung komunikasi dengan sistem kontrol yang kompatibel. Insinyur harus memverifikasi konfigurasi antarmuka, waktu pesan, persyaratan umpan balik, penanganan kesalahan, dan kompatibilitas pengontrol selama integrasi.

Pemeriksaan ini membantu memastikan bahwa aktuator yang dipilih dapat dimasukkan ke dalam arsitektur robotik yang diinginkan tanpa memperlakukan spesifikasi mekanisnya sebagai jaminan kinerja tingkat sistem yang lengkap.

Validasi Seleksi Melalui Pengujian Representatif

Perhitungan analitis memberikan titik awal, namun robot humanoid yang berfungsi memperkenalkan variabel dunia nyata yang mungkin tidak sepenuhnya ditangkap oleh model yang disederhanakan.

Sebelum melakukan desain akhir, insinyur harus menguji aktuator dalam perakitan gabungan yang representatif. Pengujian harus mencerminkan geometri lengan yang diinginkan, jangkauan muatan, kecepatan pergerakan, akselerasi, dan siklus pengoperasian.

Beberapa pengukuran dapat membantu memvalidasi pilihan:

• Torsi keluaran: Pastikan sambungan dapat memenuhi kondisi beban yang disyaratkan tanpa melebihi batas pengoperasian yang berlaku.

• Perilaku suhu: Pantau suhu selama siklus yang representatif untuk mengidentifikasi potensi batasan termal.

• Kontrol posisi: Evaluasi pengulangan posisi dan respons selama gerakan bermuatan.

• Respon dinamis: Periksa perilaku akselerasi, deselerasi, pembalikan, dan berhenti.

• Stabilitas komunikasi: Verifikasi bahwa pertukaran perintah dan umpan balik tetap dapat diandalkan dalam kondisi pengendalian yang diinginkan.

• Stabilitas mekanis: Periksa kekakuan pemasangan, getaran, dan gerakan yang tidak diinginkan di bawah beban.

Pengujian harus mencakup kondisi pengoperasian yang paling menuntut, bukan hanya pergerakan singkat tanpa beban. Jika siku harus menahan beban dalam waktu lama, pengoperasian berkelanjutan harus disertakan dalam rencana validasi.

Hasilnya kemudian dapat memandu penyesuaian terhadap batas muatan, profil gerak, rasio roda gigi, tata letak mekanis, atau konfigurasi aktuator sebelum desain dilanjutkan ke integrasi yang lebih luas.

Bekerja Dengan Solusi Micro-Drive Terintegrasi

Memilih aktuator untuk siku humanoid melibatkan kinerja motor, mekanika reduksi, umpan balik posisi, desain struktural, dan pertimbangan manufaktur. Mengevaluasi elemen-elemen ini bersama-sama dapat mempermudah identifikasi permasalahan integrasi di awal proses pembangunan.

Didirikan pada tahun 2024 dan berkantor pusat di Suzhou, Tiongkok, VAXOR mengembangkan aktuator sambungan mikro dan motor tanpa inti ultra-mikro untuk robotika, instrumen presisi, perangkat medis, dan peralatan cerdas. Pendekatan teknologinya menggabungkan desain motor fluks aksial, belitan PCB/FPCB, desain elektromagnetik yang dioptimalkan, dan mekanisme reduksi miniatur.

Tim multidisiplin perusahaan bekerja di bidang desain motor, manufaktur presisi, kontrol robotika, dan rekayasa struktural, dengan pengalaman yang mencakup validasi prototipe, produksi percontohan, dan pengiriman batch. Fokus teknik ini relevan bagi tim pengembangan yang perlu menilai solusi penggerak mikro tidak hanya terhadap target torsi tetapi juga terhadap pengemasan mekanis, integrasi kontrol, dan persyaratan produksi.

Untuk pengembang robot humanoid, tujuan praktisnya adalah untuk membangun hubungan yang jelas antara perhitungan beban sambungan, kemampuan operasi aktuator yang terverifikasi, dan profil gerakan robot yang diinginkan.

Kesimpulan

Penentuan ukuran aktuator untuk siku robot humanoid memerlukan penilaian sistematis terhadap torsi gravitasi, inersia rotasi, percepatan, kebutuhan pengoperasian berkelanjutan, dan pengaruh massa aktuator pada seluruh lengan. Rasio roda gigi, umpan balik encoder, kompatibilitas kelistrikan, dan persyaratan komunikasi juga harus sesuai dengan desain keseluruhan.

Aktuator Sambungan Mikro Φ30mm , model X30S-UZ/BZ30/50-MH-3, menawarkan torsi kontinu hingga 1500 mN·m, torsi awal hingga 2200 mN·m, rasio roda gigi 30 dan 50, encoder magnetik absolut, dan komunikasi CAN FD. Spesifikasi ini memberikan dasar untuk mengevaluasi aktuator pada sambungan robotik dengan beban sedang hingga tinggi, namun kesesuaian akhir bergantung pada kinerja keluaran yang diperlukan dan kondisi pengoperasian.

Dengan menghitung beban sebelum memilih penggerak dan memvalidasi sambungan lengkap dalam kondisi yang representatif, para insinyur dapat membuat keputusan yang lebih andal mengenai ukuran aktuator dan integrasi lengan humanoid. VAXOR menyediakan solusi penggerak mikro untuk tim pengembangan yang berupaya menuju sistem robotik yang kompak, terkendali, dan terintegrasi secara mekanis.
